包钢股份中心实验室(几何量计量实验室)，隶属包钢股份技术中心，是CNAS认可的校准实验室(5领域49项校准能力)，核心负责包钢集团几何量、力学、热工、电学、理化等仪器的量值传递与周期校准。

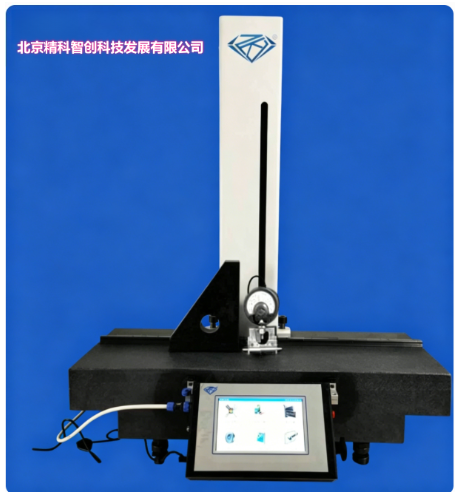

包钢中心实验室采购咨询JKZC-1000QF高精度气浮式垂直度检查仪高精度气浮式垂直度检查仪是利用精密测头，实现直角尺与工件垂直度纳米级检测的计量设备，核心优势是无摩擦、高稳定、全自动，符合 JB/T 11502-2013 与 JJF 1140-2006。

一、核心原理气浮导向:花岗岩立柱(基准直角)与气浮滑座间通入压缩空气，形成5-10um气膜，滑座无摩擦、无爬行上下移动，运动精度达亚微米级。

精密测量:滑座搭载高精度电感/电容测头，沿垂直方向扫描，实时采集被测件与基准的偏差，软件自动计算垂直度误差与直线度。真空吸附:滑块真空吸附于导向面，气膜刚性更高，抗偏载能力强，适合长行程与重型工件。

二、典型结构

花岗岩主体:天然大理石，经精密研磨与抛光，基准垂直度≤0.5um/m，稳定性好、变形小。气浮滑座:含节流气嘴、真空接口、测头夹持座，气膜均匀，运动直线度≤0.2um/m。驱动系统:伺服电机+精密丝杆/同步带，行程0-500mm(可至1500mm)，定位精度**±0.1um**测头系统:分辨率0.01um，量程**±50um**，重复精度**≤0.05um**

气源与电控:0.4-0.6MPa洁净干燥空气，稳压过滤;PC+专用软件，自动采集、补偿、输出报告。
